串口和扩展串口的设置

• 此处设置的为主串口通信参数。（带USB下载口一侧的串口为主串口）

• 扩展串口的使用，需要拖入‘扩展协议解析器’控件，所以扩展口的设置，就在控件的属性内。

1. 主串口设置：

1.1、菜单 ”工具“ -> ”项目设置“；或者点击快捷栏按钮；

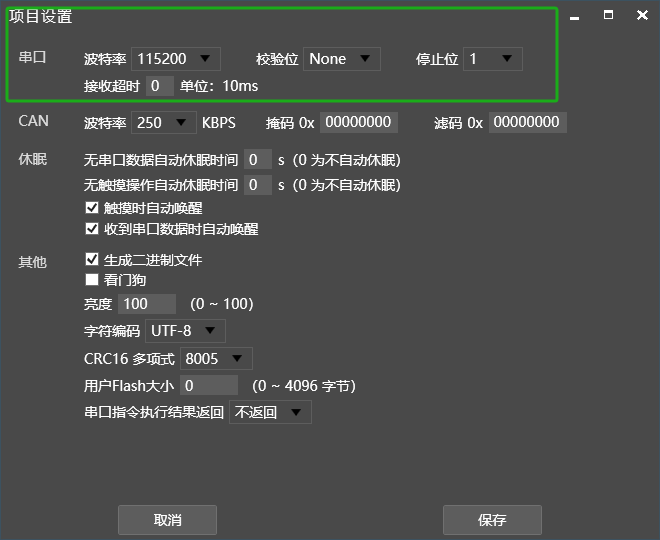

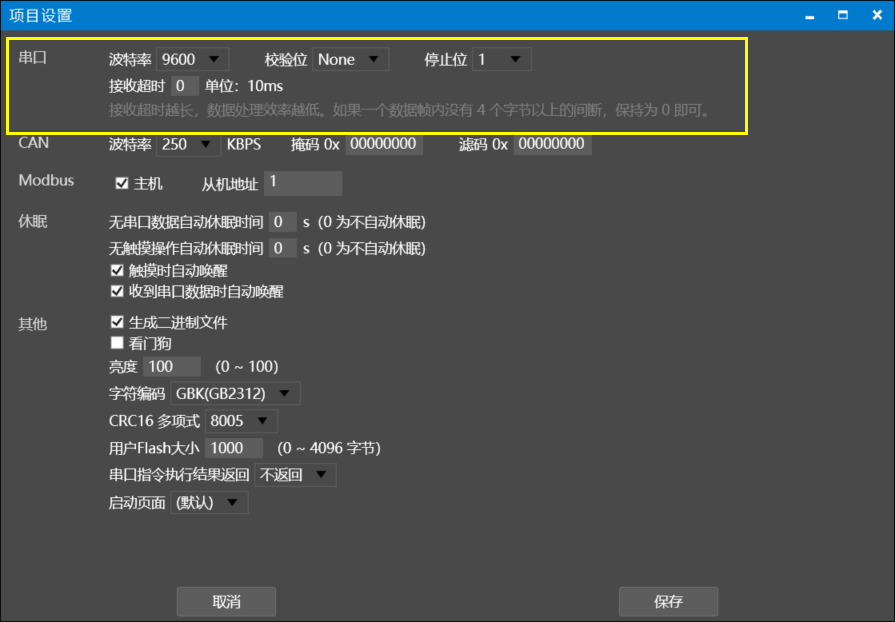

1.2、界面如下：

• 波特率：可设置范围，1200 - 921600，建议使用范围 4800~ 256000

• 校验位：

  none 无校验。

  ​奇校验(ODD)：如果字符数据位中”1”的数目是偶数，校验位为”1”，如果”1”的数目是奇数，校验位应为”0”。

  ​偶校验(EVEN)：如果字符数据位中”1”的数目是偶数，则校验位应为”0”，如果是奇数则为”1”。

• 停止位：停止位是一帧数据结束的标志，可以是1bit、1.5bit或者2bit。

• 接收超时时间：考虑到有时一帧数据有间断，导致被分拆为两帧，所以可以在此设置一个等待时间。单位是10ms。数据无断帧问题时，一般保持默认，不合理的设置可能导致数据接收出问题。

2. 扩展串口设置：

2.1、扩展串口的使用，需要拖入‘扩展协议解析器’控件；

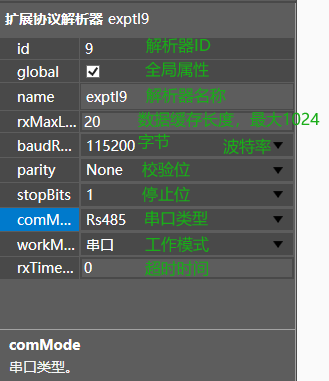

2.2、选中控件，在控件属性面板进行设置；

• 控件串口类型属性comMode，有的上位机版本可能只有Rs-485和Rs-232两个选择，对于扩展口用Lvttl的用户，可直接选择Rs-232，后续VP上位机内会添加Lvttl选项。

• 通过扩展串口外发数据时，需要控件名加函数名，例如，主串口发送字符串：uartSend(“ABC”);，扩展串口发送字符串：exptl1.uartSend(“ABC”);，此处exptl1为‘扩展协议解析器’控件名称。
