实验23 字符串协议解析实验

1. 实验目的

通过串口屏实现字符串协议解析。

2. 实验工具

(1) 任意三易串口屏，本例程采用的型号为SANY-WQ-S43-02M-C

(2) VP开发软件

3. 页面设计

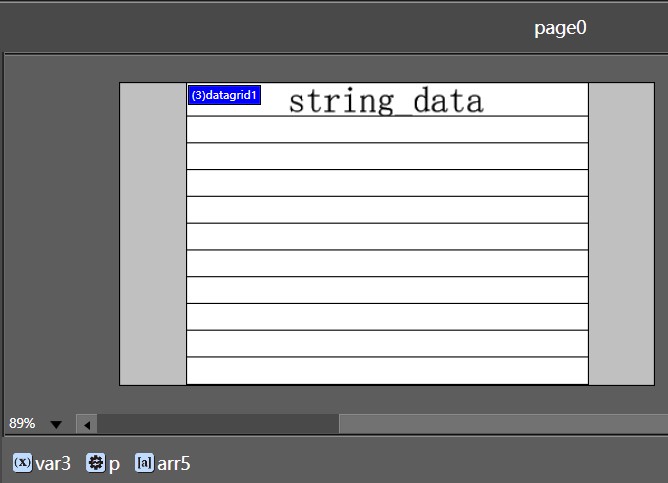

3.1 page0：

3.2 控件功能简介：

控件名称	控件类型	控件功能
datagrid1	数据表格可见	string数据类型，显示解析后的字符串
var3	变量不可见	string数据类型，缓存接收到的字符串
p	协议解析器不可见	用串口接收字符串并手动解析
arr5	数组不可见	string数据类型，储存解析后的字符串

4. 逻辑实现

4.1 检测帧头

使用"stringSub(源字符串,起始位置,检测字符个数)"检测帧头，例如

// 返回字符串“==string,test,test1,test2,test3”中的某段字符，位置从第一个字符开始，向后取2个字符，并由文本控件text2显示，字符串会返回“==”
Text0.txt = stringSub("==string,test,test1,test2,test3", 0, 2);//如此可检测帧头
//即“==”为帧头
if(stringSub("==string,test,test1,test2,test3", 0, 2) == "==")//条件为真，进入解析字符串
{

}

4.2 删除帧头

使用“stringTrimStart(源字符串,帧头字符个数)”删除帧头，例如

// 移除字符串的前2个字符，text0.txt变为” string,test,test1,test2,test3”
if(stringSub("==string,test,test1,test2,test3",0,2) == "==")
{
   text0.txt = stringTrimStart("==string,test,test1,test2,test3",2);
}

4.3 检测分隔符

使用“stringIndex(源字符串,起始位置,分隔符)，如“，”为分隔符，例如

// 在字符串“string,test,test1,test2,test3”中查找“，”的出现位置，并由整数控件num1显示，位置会返回6
if(stringSub("==string,test,test1,test2,test3",0,2) == "==")
{
   text0.txt = stringTrimStart("==string,test,test1,test2,test3",2);
   num1.val = stringIndex(text0.txt,0,",");
// 备注：如果找到，返回位置；否则返回 -1。
}

4.4 提取字符串

使用stringTrimEnd(源字符串,(源字符串长度-提取的长度))、数组arr[],使用string类型，例如

//“text0.txt ="string,test,test1,test2,test3";
// 移除字符串第一个分隔符“,”及以后的字符，变为“string”储存到字符串数组中，再显示到text3.txt。
if(stringSub("==string,test,test1,test2,test3",0,2) == "==")
{
   text0.txt = stringTrimStart("==string,test,test1,test2,test3",2);
   num1.val = stringIndex(text0.txt,0,",");
   arr2.set(0,stringTrimEnd(text0.txt,stringLength(text0.txt)-num1.val));
   text3.txt = arr2.get(0);
   text0.txt = stringTrimStart(text0.txt,num1.val+1); //删除已提取的字符串
}

4.5 循环提取

使用协议解析器解析串口数据，使用字符变量储存串口数据，使用字符串数组储存提取后的字符串，使用列表显示提取的字符串。示例代码如下

int i;
int j;
int k;
int m;
int s;

var3.txt=stringDecode(p.rxBuf,0,p.rxLen);

if(stringSub(var3.txt,0,2)=="==")
// ==作为数据格式固定前两个字符，如果接受到前两个字符不一致，那么屏幕认为接收到的数据是非法数据不予解析
{
   var3.txt=stringTrimStart(var3.txt,2);//接收到的数据
   m=stringLength(var3.txt);//接收到的字符串长度
   for(i=0;i<m;i++)//循环分割收到的数据
   {
     if (stringIndex(var3.txt,0,",")!=-1)//以“,”分割
     {
         j= stringIndex(var3.txt,0,","); //，位置
         arr5.set(k,stringTrimEnd(var3.txt,stringLength(var3.txt)-j));//第一个字符串数据
         var3.txt=stringTrimStart(var3.txt,j+1);//剩下的字符串数据
         k++; //取出来的字符串数量
     }
     else
     {
        arr5.set(k,var3.txt);//最后一个字符串数据赋值
        break ;
     }
   }
   for(s=0;s<k+1;s++)
   {
    datagrid1.setCellString(0,0,s,arr5.get(s)); //所有取出来的字符串放在表格的同一列
   }
}

5. 下载验证

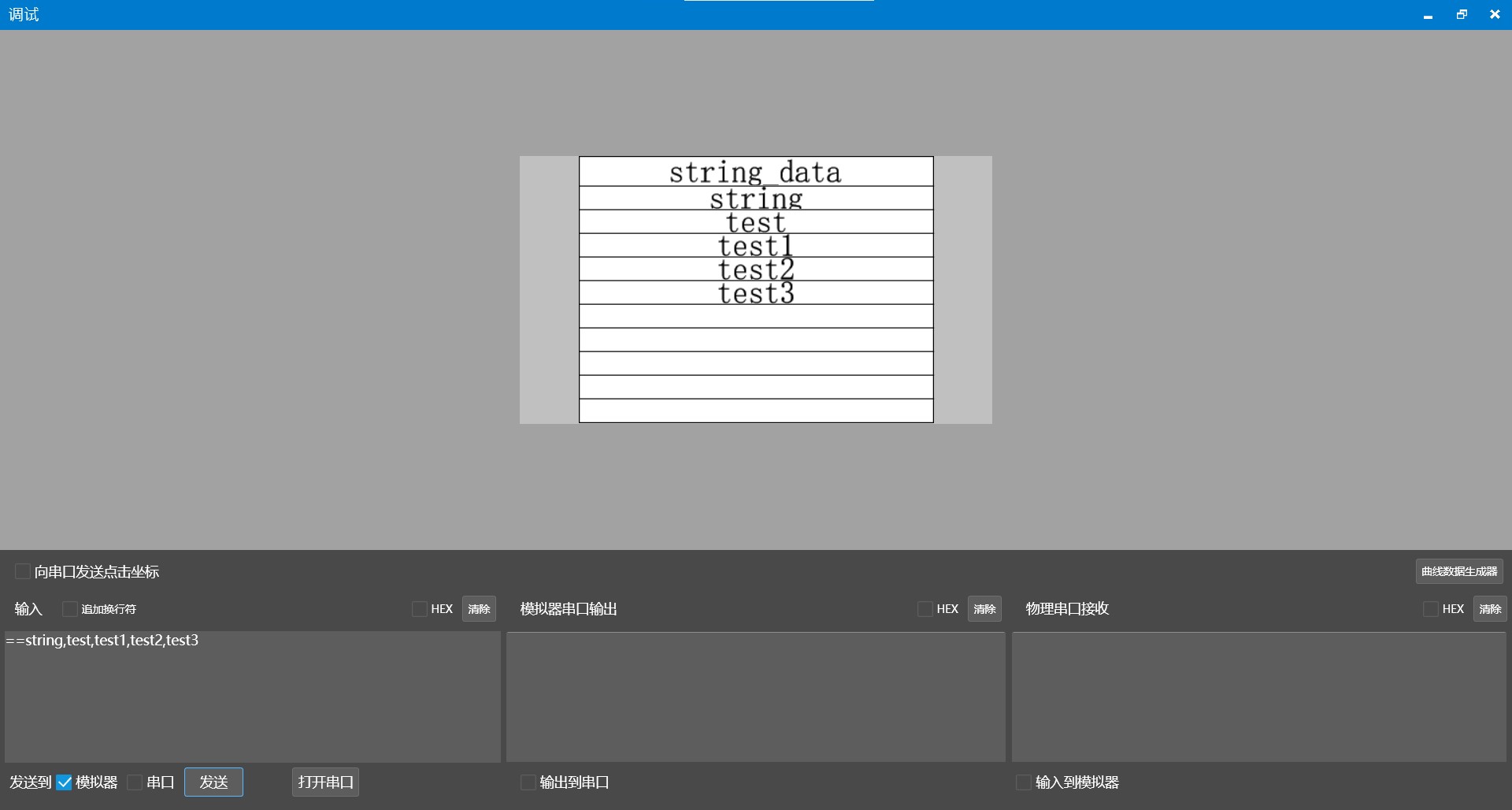

点击编译，查看调试。
点击下载，查看串口屏演示。
